皮带输送机

访问:时间:2017-12-22 15:37:47

thumb
皮带输送机概述

  皮带输送机系列产品广泛应用于矿山、冶金、煤炭等领域用来输送松散物料或成件物品,具有输送量大、结构简单、维修方便、部件标准化等优点。根据输送工艺要求,可以单台使用,也可多台或与其他输送设备搭配使用。
皮带输送机工作原理
    皮带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。机身采用优质钢板连接而成,由前后支腿的高低差形成机架,平面呈一定角度倾斜。机架上装有皮带辊筒、托辊等,用于带动和支承输送皮带。有减速电机驱动和电动滚筒驱动两种方式。

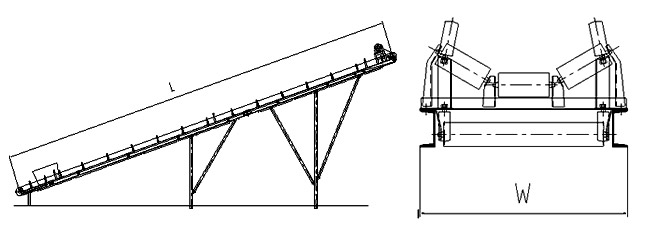

皮带输送机结构图

皮带输送机技术参数


胶带宽度(mm)

输送长度
功率(KW)

输送速度(m/s)

输送量(t/h)

400

≤12
1.5

12~20
2.2~4

20~25
4~7.5

1.3~1.6

40~80

500

≤12
3

12~20
4~5.5

20~30
5.5~7.5

1.3~1.6

40~80

650

≤12
4

12~20
5.5

20~30
7.5~11

1.3~1.6

130~320

800

≤6
4

6~15
5.5

15~30
7.5~15

1.3~1.6

280~540

1000

≤10
5.5

10~20
7.5~11

20~40
11~12

1.3~2.0

430~850

1200

≤10
7.5

10~20
11

20~40
15~30

1.3~2.0

655~1280
